产品简介:
◆ 概述
本使用说明书适用于DBR-1型增安型电加热器(以下简称加热器)。本加热器按GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》、GB3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》、JB/T7836.1-2005《电机用电加热器第1部分：通用技术条件》制成增安型电加热器,其防爆标志为： ExeⅡT3.
本系列加热器适用于大中型防爆电机,也适用于石油、矿山、化工、纺织、食品、家电等具有防爆要求的行业，其使用温度一般在120℃～160℃之间,具有升温快、热效率高、耐腐蚀、安装方便等特点。
◆ 加热器适用于下列工作条件
※海拔不超过1000 m,大气压力:86～106Kpa。
※环境温度-20℃—+40℃,相对湿度:≤90%(+25℃时)。
※周围无破坏绝缘和金属的腐蚀性气体及蒸汽的环境。
※无剧烈震动和冲击的场所。
◆ 结构
本加热器是由壁厚2mm的不锈钢管为外壳制作而成,元件以电阻丝为发热体,并在周围空隙部分紧密填充氧化镁粉,导热性能和绝缘性能良好,壳体上设有接地螺栓,其结构要数符合GB3836.1、GB3836.3和JB/T7836.1增安性能的要求。
◆ 基本参数
|
型 号 名 称 |
DBR-1增安型电加热器 |
|
额 定 电 压 |
AC220V、AC380V |
|
额 定 功 率 |
100W、150W、200W |
|
外 壳 直 径 |
Φ28mm、Φ32mm、Φ36mm |
|
插 入 深 度 |
800mm、850mm、900mm、950mm、1050mm、1100mm、1200mm、1300mm、1400mm |
|
防 护 等 级 |
IP66 |
◆ 安装使用及贮存
※加热器使用前先测量绝缘电阻,应大于5 MΩ,如小于5 MΩ,将其放在220℃左右的烘箱里干燥,使绝缘电阻＞5MΩ时方可使用。
※加热器应安装在电机或设备的适当位置,拧紧安装螺栓。
※对照铭牌,工作电压不得超过额定电压的10%,然后将加热器引线连接到电源接线柱或端子上。
※外壳应有效接地。
※加热液体时,应将有效发热区(安装盘以下)全部浸入液体。
※加热器包装后,应存放在不被雨雪直接淋袭的地方,可在温度为-20℃—+40℃,相对湿度不大于90%的环境中贮存18个月。
◆ 定货须知
客户定货时应说明产品型号、工作电压、额定功率、外壳直径、插入深度、防护等级,如有其它要求也请文字说明.
◆ 产品保修
在用户遵守加热器的保管,使用安装,运输规则的条件下,自发货日期起,18个月内因制造不良而导致不能正常工作时,本公司免费为用户更换新品。
产品售后服务热线:0514-86391626.

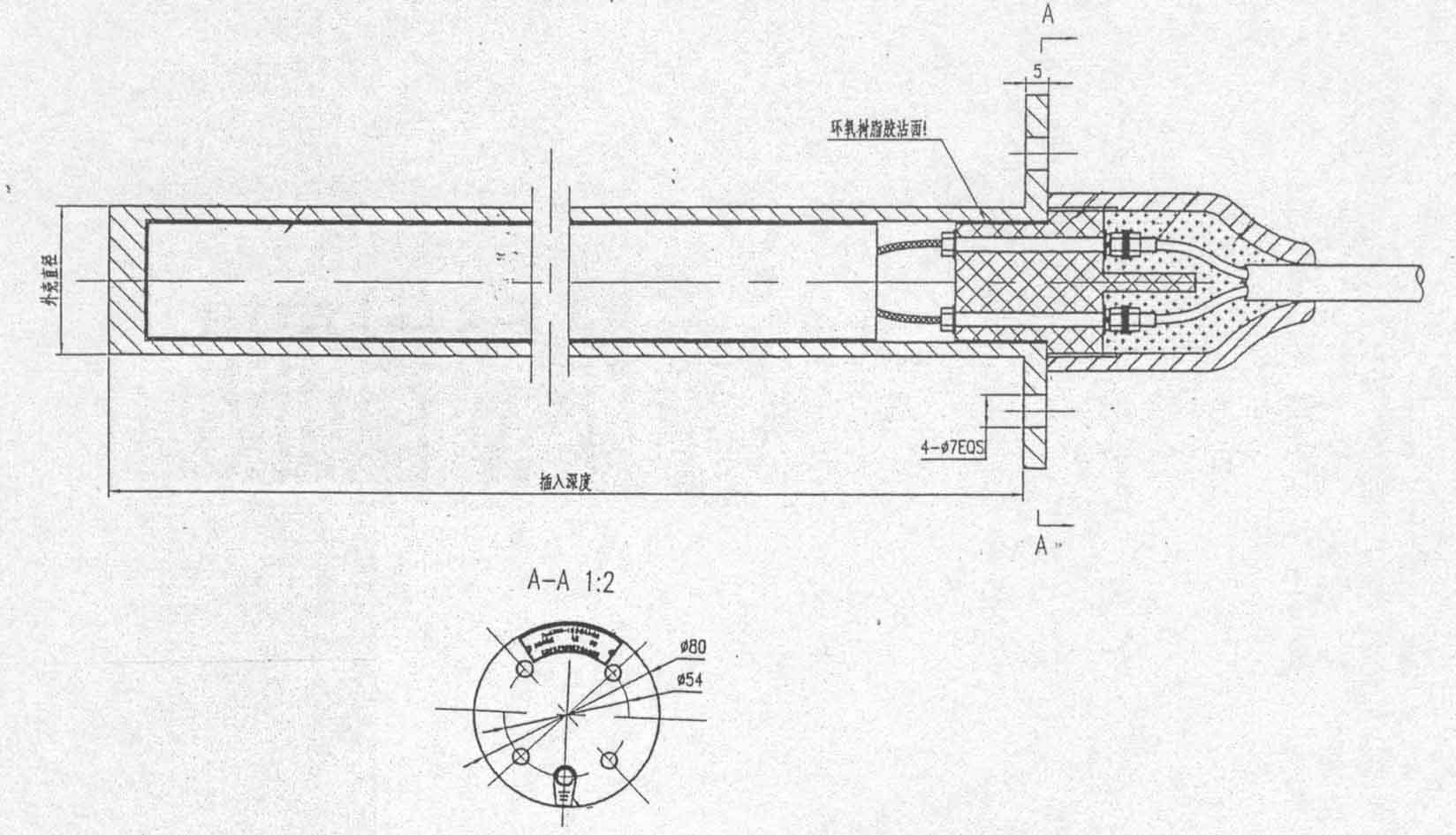

◆外型、安装示意图
|
