产品简介:
◆ 概述
GWP200(原型号BKGWG)系列隔爆型矿用温度传感器（以下简称传感器），矿用产品安全标志证书编号：MFB100173；防爆合格证号：21020504；并持有计量标准考核证书。
本系列传感器按GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d“保护的设备》、MT381-1995《矿用温度传感器通用技术条件》制成的隔爆型矿用温度传感器，其防爆标志为：ExdI，无源式接触测温。它适用于煤矿井下、石油、矿山、化工等行业，具有爆炸性气体的混合物场所中使用，对防爆电机或其它机械产品的轴承、轴瓦以及对铜或不锈钢不起腐蚀作用的介质进行温度检测。 ◆ 型号含义
◆ 传感器的防爆标志位于铭牌上，代号含义如下：
※本系列传感器适用于对煤矿机电设备的温度进行连续测量，具有爆炸性气体的混合物场所中使用，传递温度电信号。为电机轴承专用感温器，也可测量其它机电设备的温度变化情况。
※本传感器的感温元件为Pt100铂热电阻，主要用于大中型防爆电机测量其轴承温度。
※传感器适用于下列工作条件：
※环境温度－20℃～＋40℃；
※海拔不超过2000M；
※**湿月份，月平均**高相对湿度≤95%（＋25℃）；
※传感器为连续工作制（S1），激励电流≤5mA。
※无剧烈震动和冲击的场所。
※周围无破坏绝缘和金属的腐蚀性气体及蒸气的环境；
◆ 结构特征
传感器由温包和接线盒两部分组成。温包是将铂热电阻装进不锈钢管内并用环氧树脂密封，引出耐高温导线，用镀铬铜管或不锈钢管护套，外接连接螺母，其接线盒由防护壳体、接线盒盖、进、出线口、密封圈、接线板、压紧螺母等组成（见附图）其结构要素均符合GB3836.1和GB3836.2隔爆性能要求。
◆ 工作原理
传感器是利用物质在温度变化时，本身电阻值也随着发生变化的特性来测量温度的。传感器的受热部分（感温元件）是用铂丝均匀绕制在专用骨架上，当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度，即测介质局部平均温度。
◆ 技术数据
※产品的基本参数
|
名 称 |
电 阻 |
测量范围 |
感 温 元 件 |
|
传 感 器 |
R（0℃） |
℃ |
分度号 |
绝缘等级 |
时间常数 |
|
100Ω±1.8 |
0-200 |
Pt100 |
H |
≤45S |
※外形尺寸：长×宽×高（500-3000×92×72
※安装尺寸：88.4×88.4
※重 量：4.4Kg
※温包尺寸及连接方式（见图）
※传感器可与本公司WZJC数显温度巡回监测仪配套，也可与其它专用二次仪表匹配。
◆ 安装及使用
※用于测量电机轴承温度时，首先将传感器接线盒安装在电机的适当位置，也可另设固定装置，并拧紧连接螺栓，接上地线。
※将传感器的感温元件（探头）插入电机轴承附近的螺孔中（如电机壳，外壳上钻孔），并拧紧安装螺栓，如选用“不可动”螺母安装方式，在安装时必须先安装探头部分，**后再安装接线盒。
※将传感器的接线盒打开，将引出电缆接好，盖上盒盖，将引出电缆接到指定地点通用安全栅与本安型温控表连接。
※护线管应每间隔300mm的距离，用扎头固定，护线弹簧管弯曲半径不小于60mm，引线过长时可挽圈挂于合适处，并远离发热设备。
※如发现传感谢器的感温元件温包）损坏时，必须由专业人员进行检修，否则应与生产厂联系修复或更换。
※温度传感器包装后，应能存放在不被雨雪直接淋袭，温度为－20℃～＋40℃，相对湿度不大于90%的环境中贮存18个月以上。
◆ 定货需知
客户定货时应说明产品型号、规格、传感器保护管走私长度及安装螺纹的规格，测温点与传感器之间的距离（俗称引线长度），如有其它要求也请文字说明。
◆ 产品保修
在用户遵守传感器的保管、使用、安装、运输规则的条件下，从发货日起12个月内因制造不良而发生的损坏或不能正常工作时本公司免费为用户修理产品或更换零件、调换新品。
产品售后服务热线：86——0514——6391626

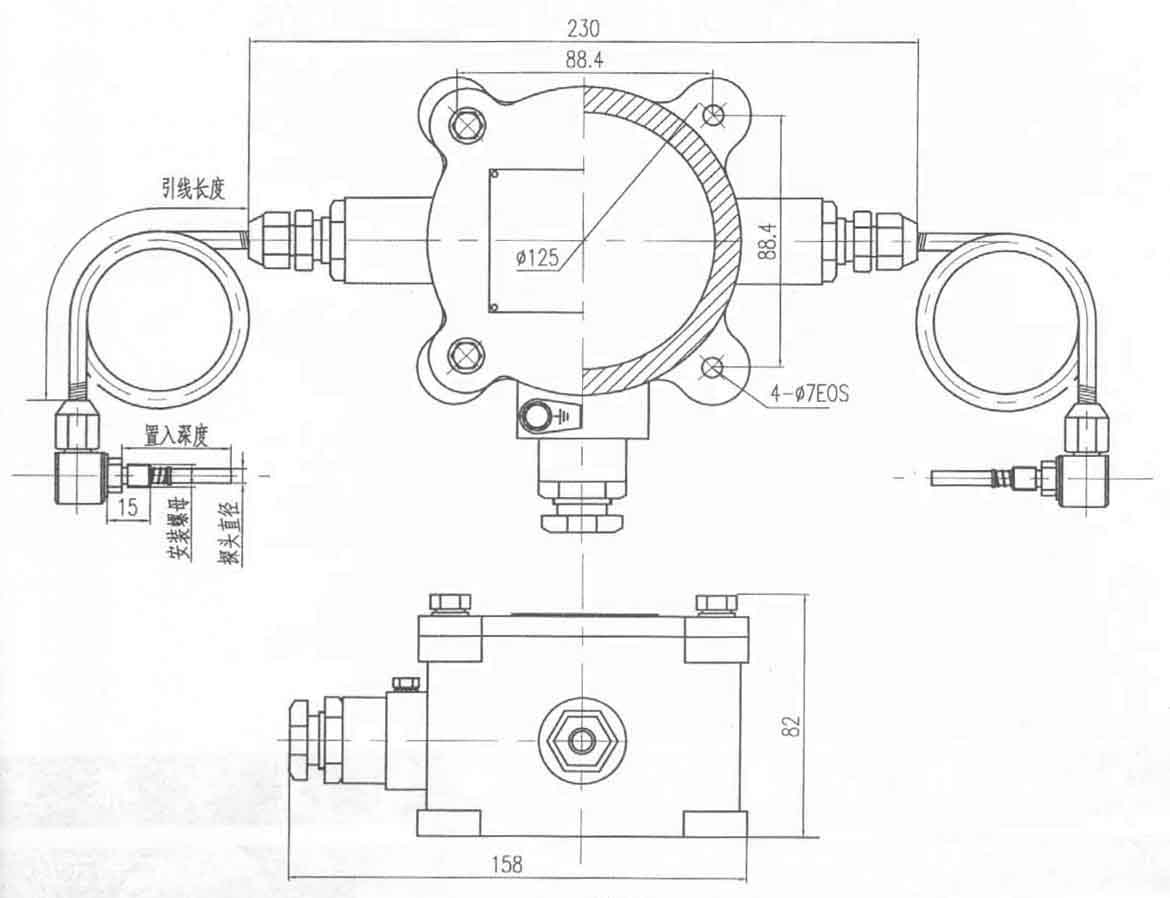

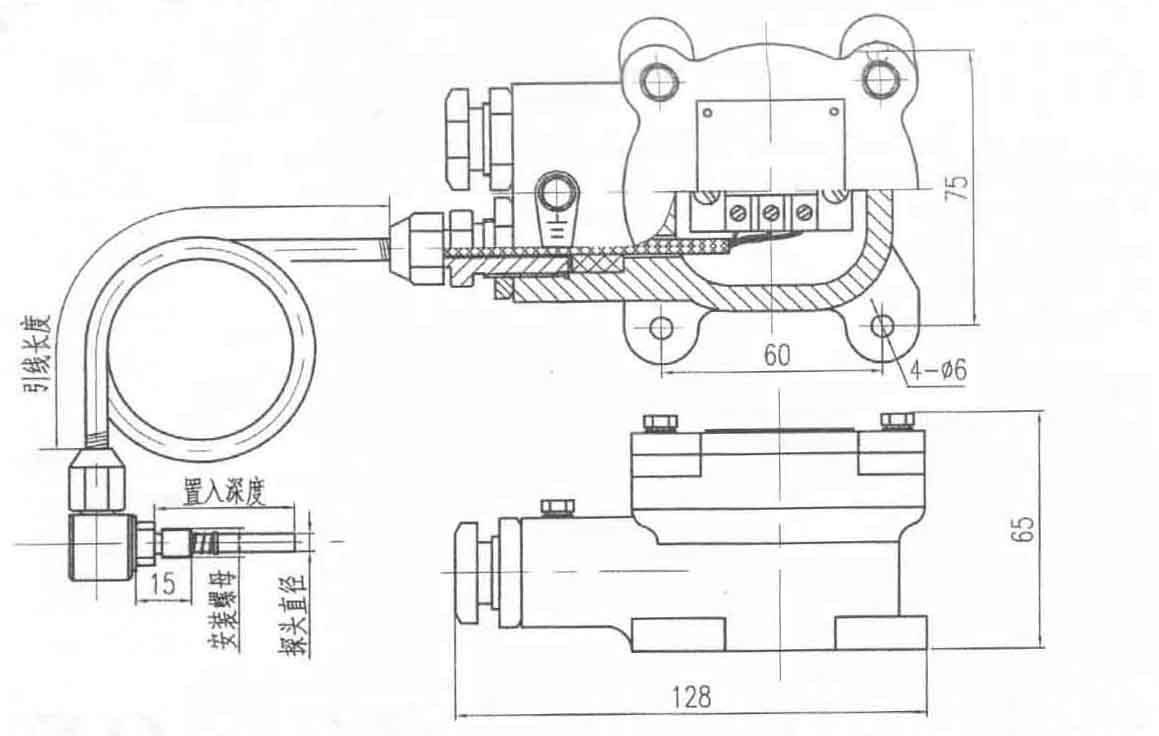

◆ 安装尺寸见图示

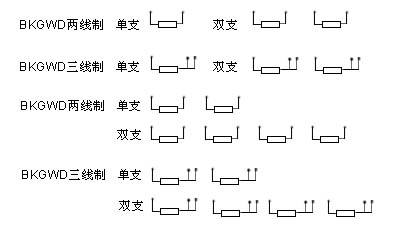

◆ 接线示意图
|
