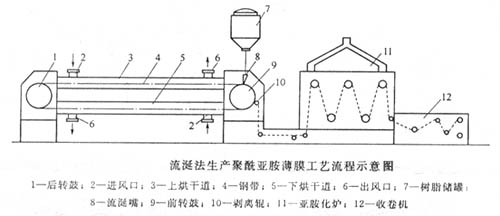

聚酰亚胺薄膜是一种新型的耐高温有机聚合物薄膜 , 是由均苯四甲酸二酐(PMDA)和二氨基二苯醚(ODA)在极强性溶剂二甲基乙酰胺(DMAC)中经缩聚并流涎成膜,再经亚胺化而成.具有优良的力学性能 、 电性能 、 化学稳定性以及很高的抗辐射性能、 耐高温和耐低温性能 (-269 ℃至 + 400 ℃ )。1959 年美国杜邦公司首先合成出芳香族聚酰亚胺 ,1962 年试制成聚酰亚胺薄膜 (PI薄膜 ),1965 年开始生产 , 商品牌号为 KAPTON。我国 60 年代末可以小批量生产聚酰亚胺薄膜，现在已广泛应用于航空、航海、宇宙飞船、火箭导弹、原子能、电子电器工业等各个领域。 一、薄膜的制造 　　聚酰亚胺薄膜的生产基本上是二步法，**步：合成聚酰胺酸，第二步：成膜亚胺化。成膜方法主要有浸渍法（或称铝箔上胶法）、流延法和流涎拉伸法。浸渍法设备简单、工艺简单，但薄膜表面经常粘有铝粉，薄膜长度受到限制，生产效率低，此法不宜发展；流涎法设备精度高，薄膜均匀性好，表面干净平整，薄膜长度不受限制，可以连续化生产，薄膜各方面性能均不错，一般要求的薄膜均可采用此法生产；拉伸法生产的薄膜，性能有显著提高，但工艺复杂生产条件苛刻，投资大，产品价格高，只有高质量薄膜才采用此法。因此本站只介绍流涎法。 　　流涎法主要设备：不锈钢树脂溶液储罐、流涎嘴、流涎机、亚胺化炉、收卷机和热风系统等。 　　制备步骤： 　　消泡后的聚酰胺酸溶液，由不锈钢溶液储罐经管路压入前机头上的流涎嘴储槽中。钢带以图所示方向匀速运行，将储槽中的溶液经流涎嘴前刮板带走，而形成厚度均匀的液膜，然后进入烘干道干燥。 　　洁净干燥的空气由鼓风机送入加热器预热到一定温度后进入上、下烘干道。热风流动方向与钢带运行方向相反，以便使液膜在干燥时温度逐渐升高，溶剂逐渐挥发，增加干燥效果。 　　聚酰胺酸薄膜在钢带上随其运行一周，溶剂蒸发成为固态薄膜，从钢带上剥离下的薄膜 经导向辊引向亚胺化炉。 　　亚胺化炉一般为多辊筒形式，与流涎机同步速度的导向辊引导聚酰胺酸薄膜进入亚胺化炉，高温亚胺化后，由收卷机收卷。
