产品简介:
◆ 概述

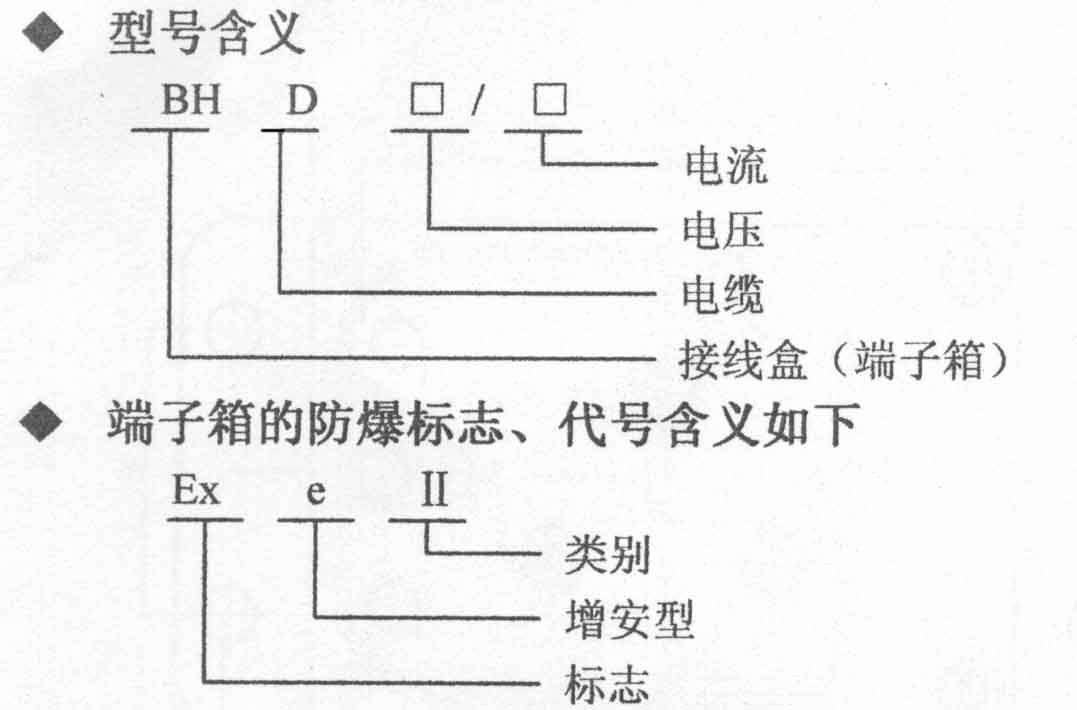

本使用说明书适用于BHD型增安型电加热器接线端子箱(以下简称端子箱).本端子箱按GB3836.3-2010《爆炸性环境第3部分:由增安型“e”保护的设备》制成增安型端子箱,其防爆标志为: ExeⅡ.
本系列端子箱适用于大中型防爆电机、增安型电加热器的接线,也可用于其它具有防爆要求的电气设备。
◆ 端子箱适用于下列工作条件
※海拔不超过2000 m,大气压力:86~106Kpa。
※环境温度-20℃—+40℃,相对湿度:≤98%(+25℃时)。
※周围无破坏绝缘和金属的腐蚀性气体及蒸汽的环境。
※无剧烈震动和冲击的场所。
◆ 结构
端子箱有箱体与箱盖组成,材质为ZL102铸造铝合金,内接线板上接线螺栓为H62黄铜加工、镀银(见附图),其结构要素均符合GB3836.1和GB3836.3增安型性能要求。
◆ 基本参数
型 号 名 称 |
BHD增安型电加热器接线端子箱 |
交流电压(V) |
36V、110V、127V、220V、380V |
交流电流(A) |
10A、20A、30A、40A、60A |
绝 缘 等 级 |
F |
防 护 等 级 |
IP65 |
◆ 安装使用及贮存
※端子箱应垫上橡胶垫片,安装在电机的适当位置,拧紧安装螺栓,将负载线连接到接线螺栓上,并拧紧螺母。
※打开箱盖,将电源电缆由防水接头内穿过,接到接线螺栓上,拧紧螺母,接上接地线,盖上箱盖,电源电缆应有金属软管护套,每间隔200mm用扎头固定,并远离发热设备。
※端子箱包装后,应存放在不被雨雪直接淋袭的地方,可在温度为-20℃—+40℃相对湿度不大于98%的环境中贮存18个月。
◆ 定货须知
客户定货时应说明产品型号、额定电压、额定电流、防护等级、如有其它要求也请文字说明.
◆ 产品保修
在用户遵守端子箱的保管,使用安装,运输规则的条件下,自发货日期起,18个月内因制造不良而发生的脱漆、氧化或不能正常工作时,本公司免费为用户更换新品。
产品售后服务热线:0514-86391626

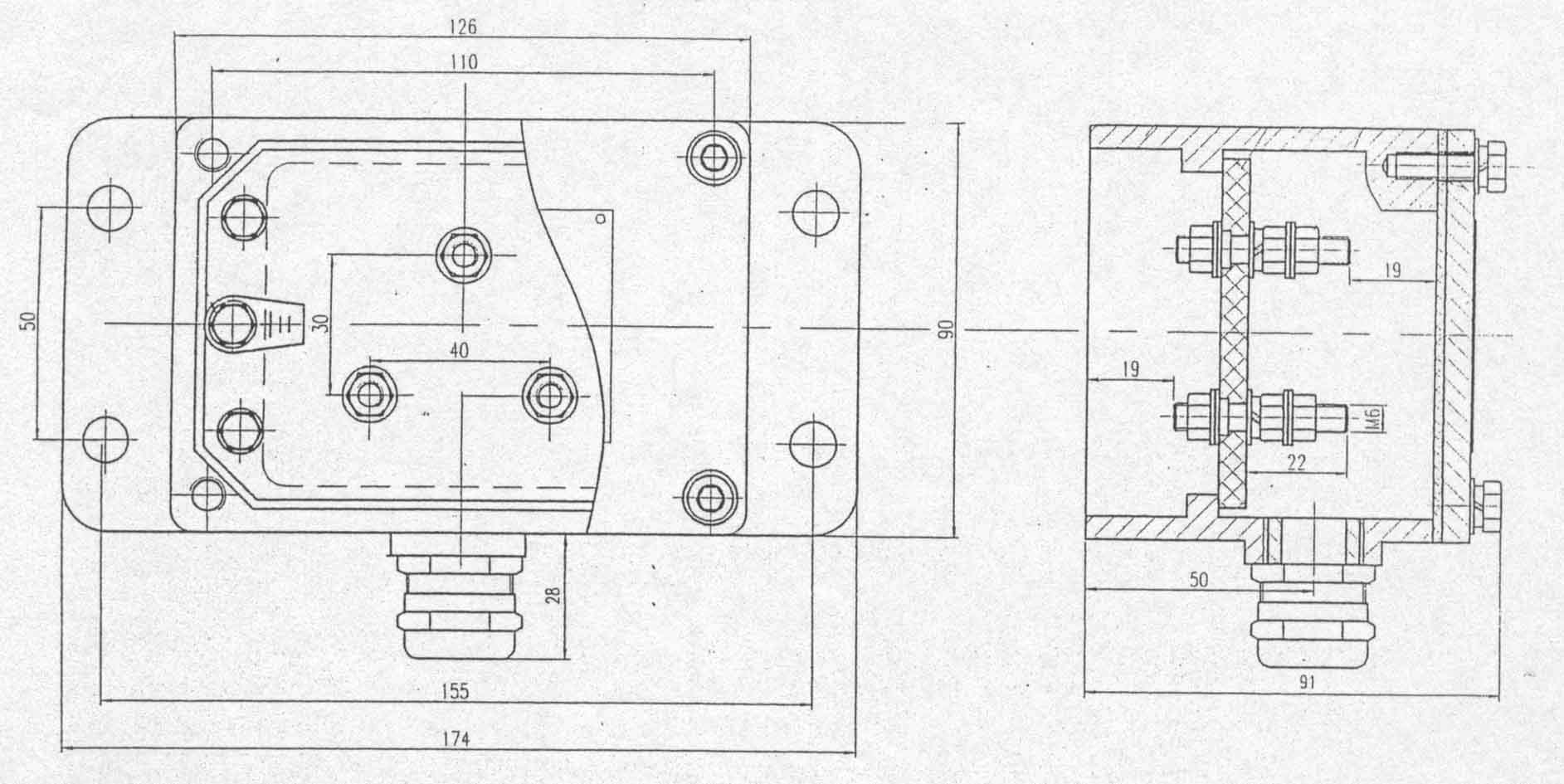

◆外型、安装示意图
|
