产品简介:
◆ 概述
WZPM系列端面铂热电阻传感器是专为测量轴承温度（也可测量其它固体温度）而设计的温度传感器，其测量元件为进口Pt100铂热电阻，配置恰当的二次仪表后，可监测轴承温度并可实现报警和控制。

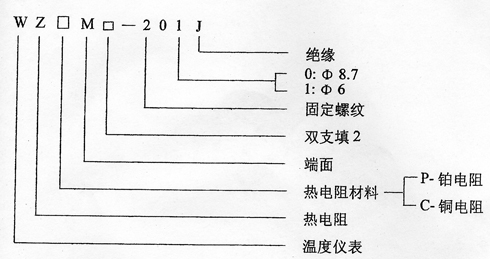

◆ 型号
※ 正常产品测温元件为单支，三线引出，如需双支，请在型号WZPM后加2，六线引出。电缆引线长度为0.5M-3M，如有不同要求订货时需注明。
※ 正常产品保护管直径：0为8.7mm，长度16mm，装配螺栓为M10X1X15（mm)。1为6mm，长度18mm，装配螺栓为M8X0.75X15(mm)，如有不同要求订货时需注明。
◆ 基本技术参数
|
名称 |
电流 |
电压 |
测量范围 |
感温元件
|
绝缘电阻 |
|
传感器 |
mA |
V |
℃ |
分度号 |
绝缘等级 |
时间常数 |
≥100MΩ |
|
5 |
5 |
0-200 |
Pt100 |
F |
＜10s | 传感器为连续工作制（S1）
◆ 结构及外型
|
1 |
2 |
3 |
4 |
5 |
|
传感体 |
护线弹簧 |
六角螺母 |
装配螺栓 |
耐热绝缘导线 |
|
Φ6X18(mm) |
Φ5X22(mm) |
M8X0.75X4(mm) |
M8X0.75X15(mm) |
聚四氟三芯屏蔽 |
|
Φ8.7X16(mm) |
Φ5X22(mm) |
M10X1X4(mm) |
M10X1X15(mm) |
聚四氟三芯屏蔽 |
注：如需其它规格和要求，可根据用户需求生产。
◆ 工作环境
※ 海拔不超过1000M，环境空气温度-20℃-40℃。
※ **湿月份，月平均**高相对湿度为85%（25℃时），周围无足以破坏金属或绝缘的腐蚀性气体及蒸气的环境。
◆ 接线示意
◆ 安装及使用
当测量电机轴承温度时，将传感器的感温元件（传感体）插入电机轴承附近的螺孔中（轴壳上钻孔），并拧紧装配螺栓，紧定六角螺母。
※安装时引线每间隔300mm用扎头固定，引线弯曲半径不小于60mm，引线过长时可挽圈挂于合适处，并远离发热设备。
◆ 定货需知
客户定货时应说明产品型号、规格、传感体直径、长度、装配螺栓规格，引线长度，如有其它要求也请文字说明。
◆ 产品保修
在用户遵守传感器的保管、使用、安装、运输规则的条件下，从发货日起12个月内因制造不良而发生的损坏或不能正常工作时，本公司免费为用户修理产品或更换零件、调换新品。
◆ 随同产品装箱文件
a. 装箱单；
b. 产品合格证；
c. 产品使用说明书。
产品售后服务热线：86——0514——86391626
|
