产品简介:
◆ 概述
WZD·PTC热敏电阻系列温度传感器是专为测量电机轴承温度的温度传感器，其测量元件为PTC热敏电阻，防止轴承温度过高，配置恰当的电路可实现报警和控制，起到**经济和优良的保护。
◆型号
温度传感器分为普通型（PWZD）、增安型（AWZD）、隔爆型（BWZD）、两轴承测温共用一个接线盒（BWZG），可根据客户不同要求制作各规格探头，订货时需标明探头直径、长度、安装螺母的规格、引线长度。
※正常产品不带绝缘，而绝缘产品则在型号后加“J”如:（BWZDJ）。
※正常产品测温元件PTC为两线制。
※正常产品的安装螺母为可动式，如要求不可动，订货时需标注如:（BWZD不可动）。
※正常产品引线电缆长度为0.5m-3m，如有不同要求，订货时需注明。
※正常产品测温元件PTC为单支，如需双支，请在型号前面加“2”如:（2WZD）。
◆基本技术参数
|
**大工作电压 |
电阻值 |
热响应时间 |
绝缘强度 |
控制温度 |
防护能力 |
|
30 V |
≤100Ω |
≤45S |
AC 1.5KV |
60℃～180℃ |
IP54 |
注:⑴电阻值为25℃时
◆工作环境
※海拔不超过2000M；
※环境温度－10℃～＋40℃；
※**湿月份，月平均**高相对湿度≤95%（＋25℃）；
※周围无破坏绝缘和金属的腐蚀性气体及蒸气的环境；
※无剧烈震动和冲击的场所。
◆ 安装及使用
※用于测量电机轴承温度时，首先将传感器接线盒安装在电机的适当位置，拧紧连接螺丝，接上地线。
※将传感器的感温元件（探头）插入电机轴承附近的螺孔中（如电机轴壳），并拧紧安装螺母。
※将传感器的接线盒打开，将引出电缆接好，盖上盒盖，将引出电缆接到指定地点与本安型二次仪表连接。
※安装时引线每间隔300mm用扎头固定，护线弹簧管弯曲半径不小于60mm，引线过长时可挽圈挂于合适处，并远离发热设备。
※如选用“不可动”螺母安装方式，在安装时必须先安装探头部分，**后再安装接线盒。
◆ 定货需知
客户定货时应说明产品型号、规格、防爆等级、温度组别、传感器保护管直径、长度、安装螺母的规格，测温点与传感器之间的距离（俗称引线长度），额定控制温度，如有其它要求也请文字说明。
◆ 产品保修
在用户遵守传感器的保管、使用、安装、运输规则的条件下，从发货日起12个月内因制造不良而发生的损坏或不能正常工作时本公司免费为用户修理产品或更换零件、调换新品。
◆ 接线示意图
单 支  双 支
◆ 外型、安装示意图

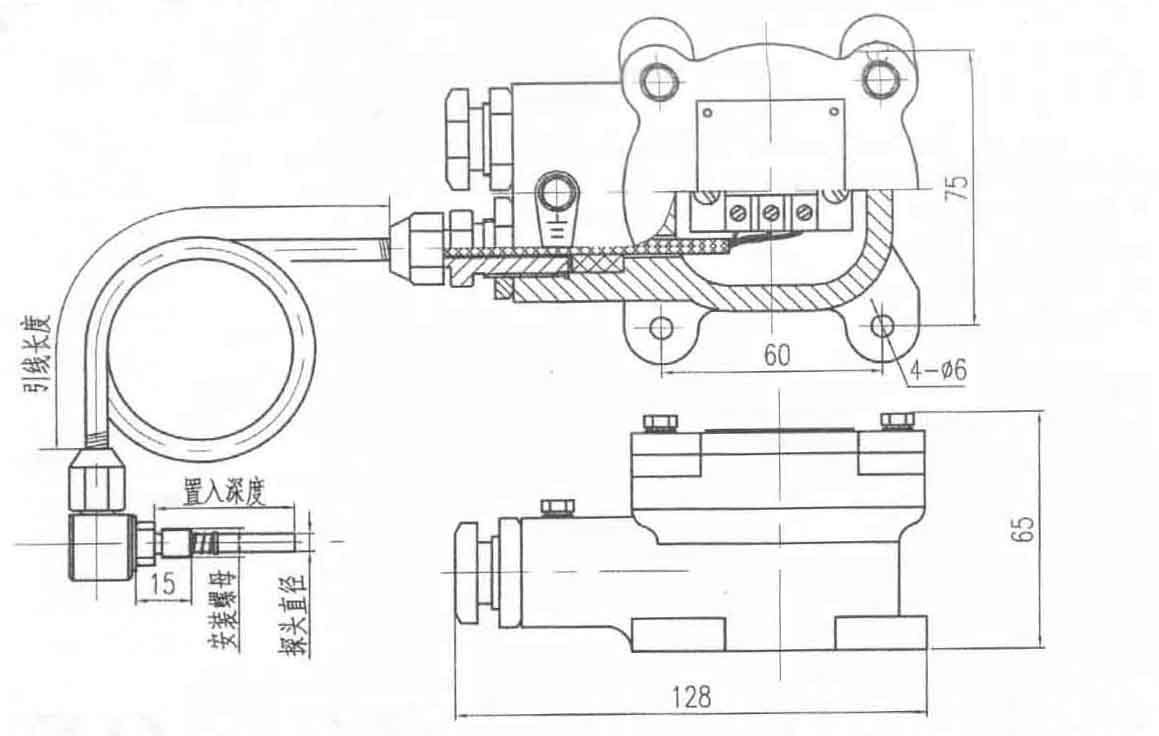

 WZD系列

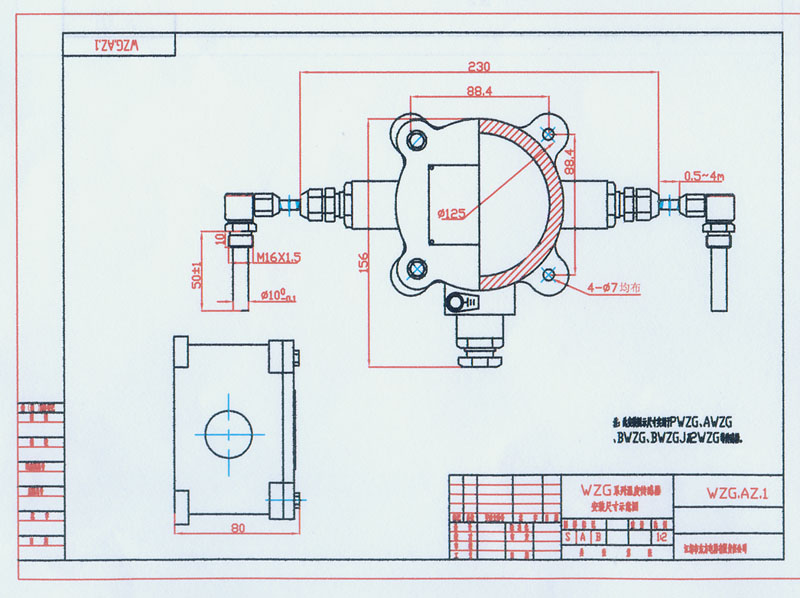

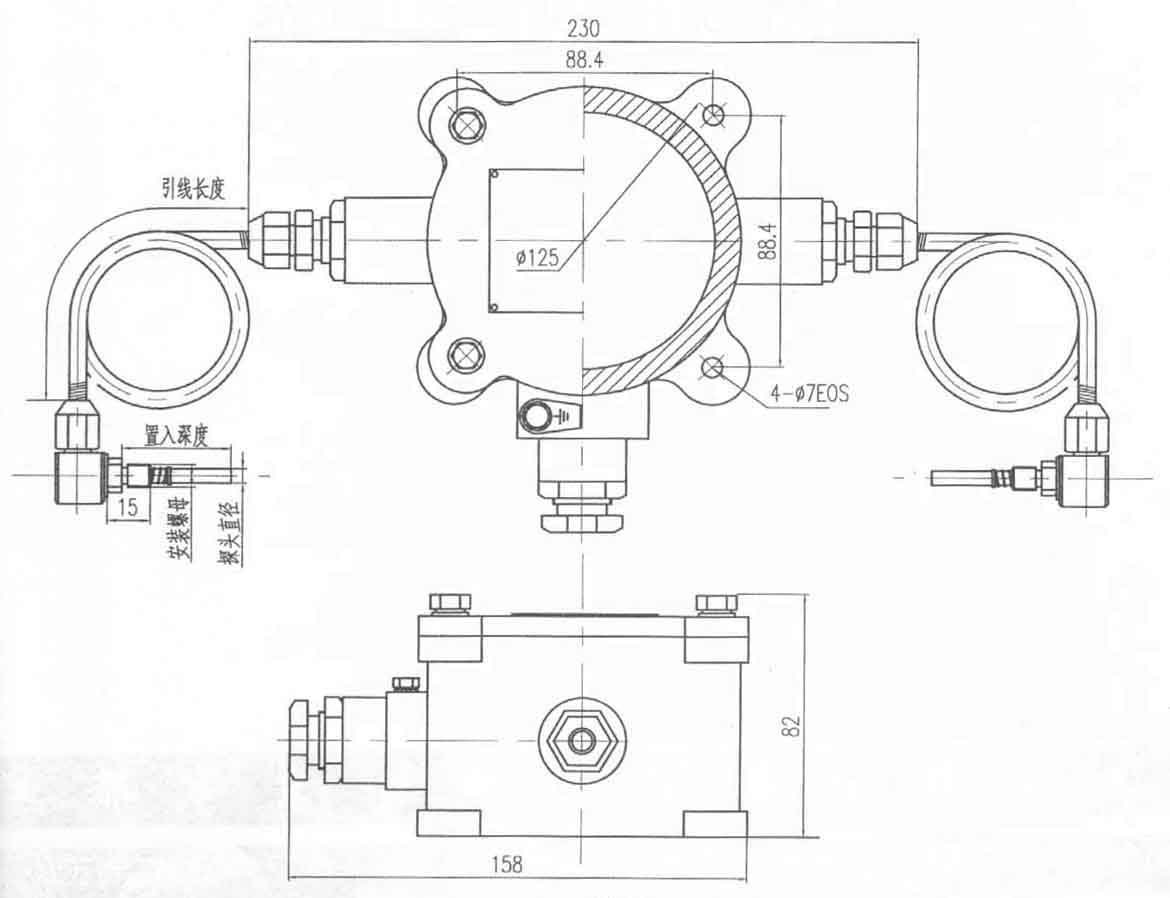

WZG系列 |
|
