产品简介:
◆ 概述

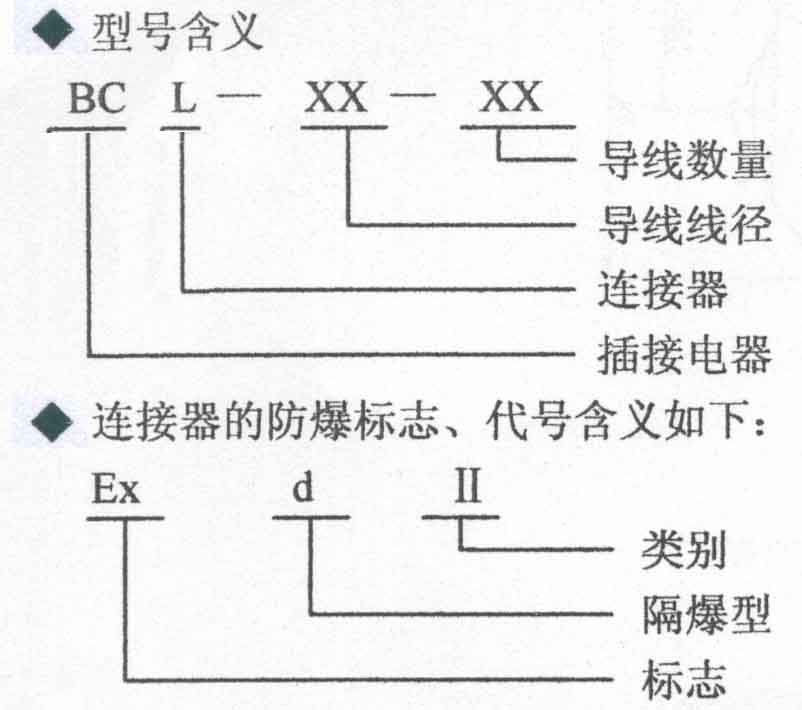

本使用说明书适用于BCL隔爆型电缆连接器(以下简称连接器)，本系列连接器按GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》制成隔爆型电缆连接器,其防爆标志为: ExdⅡC。
本系列连接器适用于石油、化工、电机、电器等行业,对厂用防爆电机两隔爆腔之间以及对铜
不起腐蚀作用的电线、电缆连接。
◆ 连接器适用于下列工作条作
※环境温度-20℃—+40℃。
※海拔高度不超过2000 m,大气压力:86～106Kpa。
※**湿月份的月平均**高相对湿度为95%,同时该月份平均**低温度不高于25℃。
※有爆炸性混合物,但无破坏绝缘和金属的腐蚀性气体及蒸气的环境。
※无剧烈震动和冲击的场所。
◆ 结构特征
连接器由壳体和导线两部分组成,壳体为黄铜或不锈钢制造,导线是铜质镀银,耐高温、绝缘护芯,用环氧树脂浇封于壳体的中心孔内,其结构要素符合GB3836.1、GB3836.2和GB3836.9要求。
◆ 工作原理
连接器由高质量的镀银铜芯、硅橡胶或聚四氟乙烯绝缘的导线,用环氧树脂浇封于壳体的中心孔内,浇封长度达30mm,具有耐高温、耐漏电、绝缘性能优,适用于具有爆炸性混合物场所的机械、电器设备,隔爆外壳的内外连接、或腔内连接。
◆ 安装与使用
※首先,在需安装连接器的设备防爆外壳上钻孔、攻丝(螺纹应与连接器壳体螺纹吻合),然后将连接器套上弹簧垫圈,用扳手将连接器拧紧于设备的防爆外壳上。
※将内外导线所需连接处绝缘层剥掉,用锡焊或银焊焊牢(要求不高,也可用压接法),做好绝缘即可。
※如发现连接器浇封于不满,壳体螺纹错牙、乱牙、损坏,请与生产单位联系更换。
※连接器包装后,应存放在不被雨雪直接淋袭的地方,温度为-20℃—+40℃,相对湿度不大于90%的环境中贮存18个月以上。
◆ 定货须知
定货时应说明产品型号、规格、壳体螺纹、导线线径、导线数量、每侧导线长度,如有其它要求也请文字说明。
◆ 产品保修
在用户遵守连接器的保管、使用、安装、运输规则的条件下,自发货日期起12个月内因制造不良而发生的损坏或不能正常工作时,本公司免费为用户更换新品。
产品售后服务热线:0514-86391626.
|
