产品简介:
◆ 概述
WZD系列温度传感器是专为测量轴承温度（也可测量固体、液体、气体温度）的温度传感器，其测量元件为 Pt100铂热电阻，配置恰当的测温仪表后，可监测轴承温度并可实现报警和控制。
◆型号含义
轴承温度传感器分为普通型（PWZD）、增安型（AWZD）、隔爆型（BWZD），两轴承共用一个接线盒（BWZG），传感器探头可根据客户要求制作，订货时需标明安装螺母的规格和探头直径及长度。
※正常产品不带绝缘，需带绝缘产品则在型号后加“J”如（BWZDJ）。
※正常产品测温元件为两线制，而三线制则在型号后加“3”如（BWZD3）
※正常产品的压紧螺母或安装螺栓为可动式，如要求不可动，订货时需标注如（BWZD不动）。
※正常产品引线电缆长度为0.5-3M，如有不同要求订货时需注明。
※正常产品测温元件为单支，如需双支，请在型号前面加“2”如（2BWZD）。 ◆基本技术参数：
※传感器主体外壳防护能力为IP54
※传感器为连续工作制（S1）
表
|
名 称 |
电 流 |
电 压 |
测量范围 |
感 温 元 件 |
|
传 感 器 |
mA |
V |
℃ |
分度号 |
绝缘等级 |
时间常数 |
|
5 |
5 |
0-200 |
Pt100 |
F |
≤10S |
◆工作环境
※海拔不超过2000m；
※环境空气温度—20℃～＋40℃；
※**湿月份，月平均**高相对湿度为90%（25℃时）；
※无剧烈震动和冲击的场所；
※周围无足以破坏绝缘或金属的腐蚀性气体及蒸气的环境；
◆ 安装及使用
※用于测量电机轴承温度时，首先将传感器接线盒安装在电机的适当位置，拧紧连接螺丝，接上地线。
※将传感器的感温元件（探头）插入电机轴承附近的螺孔中（如电机壳，轴壳上钻孔），并拧紧安装螺母。
※将传感器的接线盒打开，将引出电缆接好，盖上盒盖，将引出电缆接到指定地点与本安型二次仪表连接。
※安装时引线每间隔300mm用扎头固定，护线弹簧管弯曲半径不小于60mm，引线过长时可挽圈挂于合适处，并远离发热设备。
※如选用“不可动”螺母安装方式，在安装时必须先安装探头部分，**后再安装接线盒。
◆ 定货需知
客户定货时应说明产品型号、规格、传感器保护管直径、长度及安装螺母的规格，测温点与传感器之间的距离（俗称引线长度），如有其它要求也请文字说明。
◆ 产品保修
在用户遵守传感器的保管、使用、安装、运输规则的条件下，从发货日起12个月内因制造不良而发
生的损坏或不能正常工作时，本公司免费为用户修理产品或更换零件、调换新品。
◆ 随同产品装箱文件
a.装箱单；
b 产品合格证；
c 产品使用说明书。
产品售后服务热线：86——0514——86391626

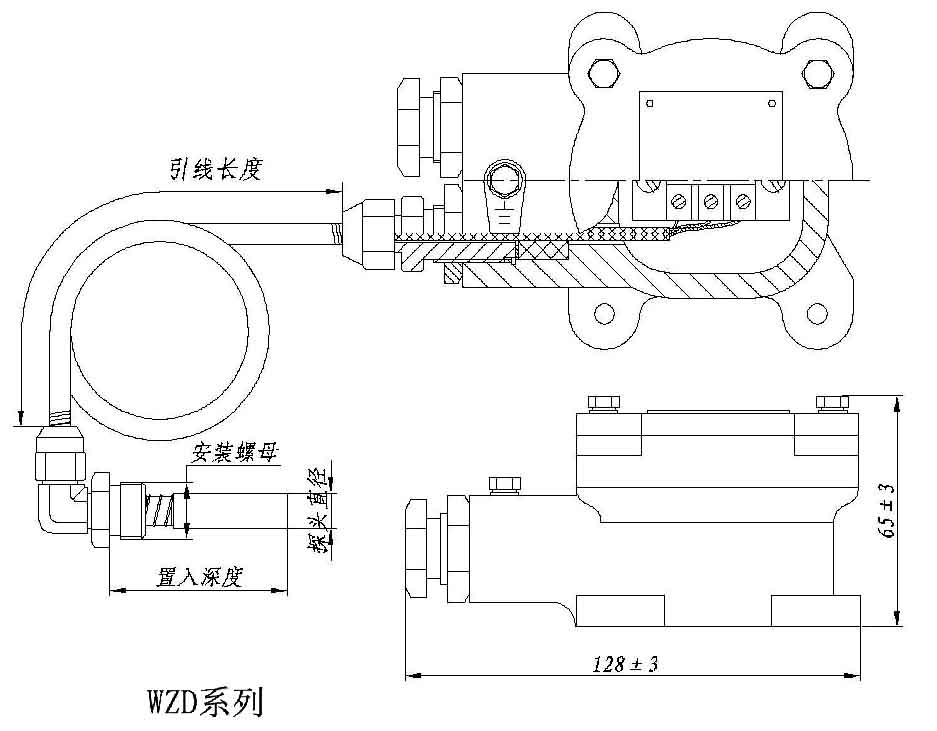

◆ 外型、安装示意图
 PWZD系列
|
◆ 接线示意图：
|
